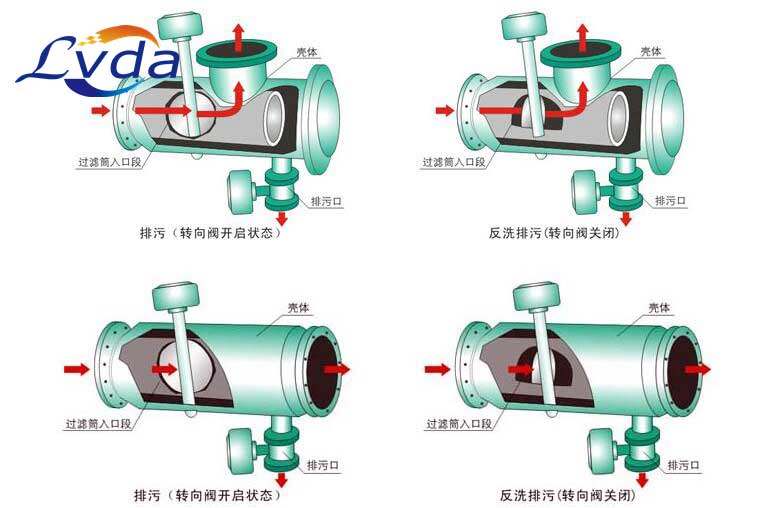

自动反冲洗排污过滤器是一种使用低质水进行工业冷却的过滤器,也可用于去其它需要过滤的工艺过程,它具有冲洗排除杂质功能, 一般安装在换热器及其它执行机构的前面,定期冲洗排除杂质,在正常情况下,转向阀开启,水流经过过滤器管壁.上的杂质,杂质由排污口排出，当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口端网孔进入滤筒外侧,大部分从出口流出,一部分 又从过滤器外部经杂质收集段网孔再进入过滤器内部,对过滤筒进行了反洗,达以从过滤筒外部冲洗出附在网孔上杂质的效果,杂质仍通过排污水排出。

　　自动反冲洗排污过滤器反冲洗类型

　　1、反冲洗

　　水流带动杂质冲刷滤网，杂质被截留在滤网后端。设备进入排污状态时，安装在滤网内的反冲阀将滤网分截成前后端，同时滤网后端的排污阀开启，形成后端的低压状态，前端被截的高压水流将从外向内冲击滤网后端，使杂质随水流从排污阀排出。

　　2、压差控制

　　设备的水流被滤网分成前后两部分，但出入口流量是一样的，当杂质在滤网积聚后，至使入口可过流面积减少，导致滤网前段流体压力增大，与出水口形成压力差，杂质积聚越多，压力差越大。压差表组件可提取出入口压差数值，同时转换成电流信号供给控制箱完成压差开关控制。

　　3、定时控制

　　控制箱内的可编程元件写入控制时间并被激 活后，程序将根据预设时间自动启动一系列操作，控制电路完成反冲洗排污过程。
