变压器油滤油机过滤机工作原理

　　设备工作时,油液在内外压差的作用下经入口进入初滤器，大颗粒杂质被滤除，油液经多级红外线加热后，进入特制个性化的真空分离器中，在真空分离器中先形成雾状，再形成膜状，使其在真空中的接触面积扩大为原来的数百倍，油中的水分和其他有害气体在高热、高真空度、大表面，高抽速的条件下得到快速汽化并由真空系统排出。

　　由真空分离器上部排出的水蒸气，首先经冷凝器降温除湿后，进入冷却器中再次冷却，冷凝水进入储水器中排出，经两次冷凝除湿后的气体，zui后由真空泵排向空中。

　　真空分离器中经真空汽化脱水后的干燥油液，经输油泵由负压升为正压，经过滤后，净油从出油口排出，完成整个净油过程。

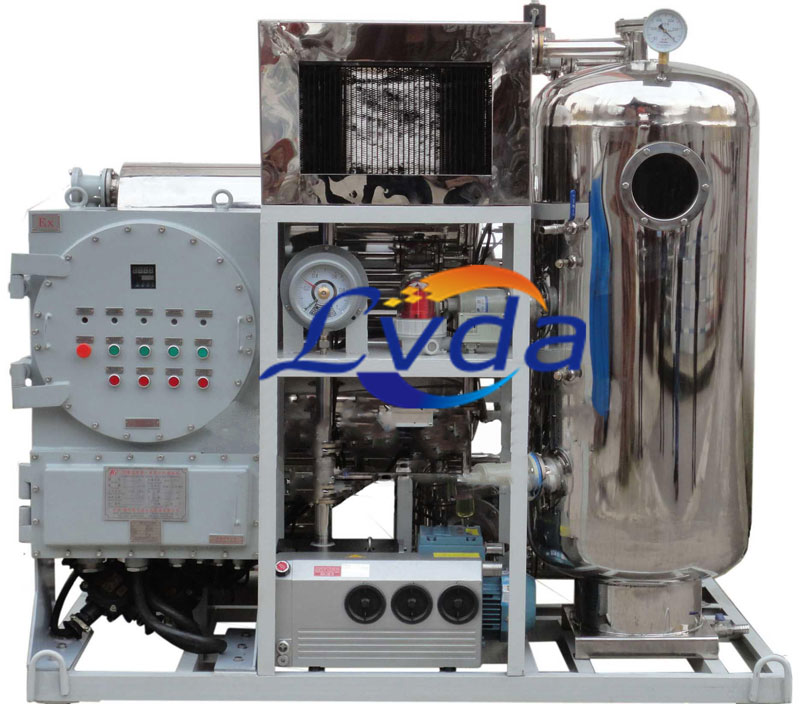

　　变压器油真空滤油机相关参数

　　型号:AOP-20

　　公称流量:1200L/H

　　工作真空度:-0.06~ -0. 098Mpa

　　温控范围:20~80C

　　油泵压力:0.4Mpa

　　噪声db(A):65~85 db (A)

　　电源:380V/ 50HZ

　　加热功率:15 KW

　　整机功率:17 KW

　　进出口管径:DN 25

　　外型尺寸mm:1 1 50*800*1450

　　设备重量:400kg

　　击穿电压值:≤65KV

　　油中含气量:0.1%

　　过滤精度:≤5μm (无游离碳)

　　油中含水量：5~ 8ppm
